海湾JK-TX-GSTN6100传输设备

简要描述：

更新时间：2024-08-05 11:23:58
访问量：5501

产品咨询联系我们

产品展示

/ Products Classification 点击展开+

详细介绍

JK-TX-GST1000消防网络监控器JK-TX-GSTN6100 传输设备/用户信息传输装置（以下简称为传输装置）是海湾安全技术有限公司根据 GB 26875 推出的一款全新的用户信息传输装置，可实现对分散的消防控制器及用户消防设施进行集中监控，是城市消防监控管理网络系统中不可或缺的部分。

1. 技术新、可靠性高

本传输装置采用了目前较先进的工控级 ARM 技术平台开发，多处理器协同处理数据，保证了数据处理的及时性和可靠性，并具有功能不断升级的资源。具有良好的扩展行和可维护性，对本

机故障及接收到的其他信息分别记录，掉电不丢失，方便查询。

2. 窗口化、汉字菜单式显示界面

本传输装置采用窗口化菜单式命令，增加了每屏中所包含的信息量，通过操作菜单对应的数字键可以方便的看到各种全面细致的显示信息及进行进一步的设置，汉字菜单可以做到明白易懂

方便直观，通过简单的操作（选择数字或移动箭头）就可实现系统提供的多种功能。

3. 灵活的模块化结构

本传输装置可挂接本公司生产的多种通讯模块，实现网线、无线的信息传输。

4. 具备自诊断功能

本传输装置对本身运行状态实时检测，对存在故障的部位及时通过声、光及液晶显示等方式提示给用户，以便用户及时处理。对连接的控制器能实现开关机监测，对和控制器连接的线路，

在协议支持的情况下实现实时监测，当发生通讯异常时会通知用户。这就更大限度的保障传输装置本身及其与重要设备之间连接的可靠性。对通讯线路自动诊断，当使用网线加无线两种通讯方式时，自动选择连接状态良好的线路进行通讯。

5. 模块式开关电源

模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

传输装置的安装条件及方式

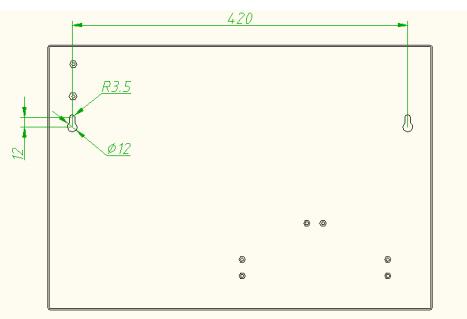

传输装置采用壁挂式安装，其安装尺寸如图 2-1 所示，单位 mm。

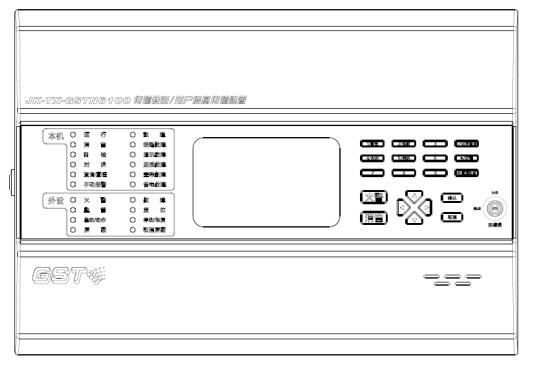

JK-TX-GSTN6100传输设备外观说明

传输装置面板结构示意图如图 2-2 所示：由指示灯区、液晶显示区和按键区组成。其中指示灯区分为本机状态指示区和外设状态指示区，本机状态指示区只指示本机的运行状态，外设状态

指示区指示传输装置接收到所连接的外部设备的信息。

2.4 开机检查

传输装置内部粘贴的所有警告标识，请用户认真阅读，并严格按警告内容进行操作，以避免

因不当的操作而导致人身伤害或损坏设备。

传输装置进入现场后，应接通电源进行开机检查。检查内容包括：

 液晶是否显示正常。

 观察传输装置的指示灯是否全部能点亮，喇叭是否能发出响亮的自检声音。

 自检过程中，显示的监测状态是否与实际相符。

 进入正常监视状态后，观察有无电源故障，操作键盘是否有嘀嘀声。

如在某一步发现异常，应按第 6 章的故障处理部分适当处理，如问题继续存在，应联系海湾安全技术有限公司技术服务部。

2.5 调试

传输装置安装完毕，而且前面各项的检测均正常，就可以进行系统设置和联机调试（系统设

置和其它使用方法在后续章节中将做详细的介绍），步骤说明如下：

1. 监控管理中心相关设置及调试

1) 对传输装置设置用户编码，同时在监控管理中心设备中设置对应传输装置管理数据库信息；

2) 设置通讯板类型；

3) 设置信息传输方式；

4) 设置 IP 地址；

5) 手动设置或用监控管理中心对传输装置校时；

6) 手动设置或用监控管理中心设备对传输装置设置报名时间；

该标志表示该位置有强电，操作时应小心触电！

7) 协议类型设置；

8) 调试其它上位机命令；

2. 控制器接口设置及调试

不连接通讯线路，单独调试传输装置和控制器。为了使传输装置正常接收控制器串口信息，应先按以下步骤进行设置：

1) 正确插入 232/485 方式选择用短路块；

2) 设置报警延时；

3) 设置开关量通道；

4) 正常进行传输装置接收控制器报警联机调试和其它调试。

了解更多资料请点击下载：JK-TX-GSTN6100传输设备用户信息传输装置安装使用说明书
